Lav dit eget transportable shelter. Syvejledning.

IMAGE imgs/Vindskydd01.gif
IMAGE imgs/Vindskydd03.gif
Et projekt af Thomas Hviid Madsen
IMAGE imgs/Vindskydd01.gif
Et projekt i samarbejde med:
IMAGE imgs/Vindskydd06.gif
IMAGE imgs/Vindskydd05.gif
Friluftsuniversitetet
www.friluftsuni.dk
post@friluftsuni.dk
(+45) 56-94 90 00
Akademin för Natur- & Friluftsliv
www.naturakademi.com
post@naturakademi.com
(+46) 0320-560 60
IMAGE imgs/Vindskydd01.gif
Vindskydd. Lav ditr eget transportable shelter. Syvejledning. Side 1
© Friluftsuniversitetet


IMAGE imgs/Vindskydd01.gif Vindskydd

Lav dit eget transportable shelter. Syvejledning. IMAGE imgs/Vindskydd01.gif

Hvad er nu dette?
Som en del af mit studie i friluftsforståelse på Friluftsuniversitetet i efteråret 2005 har jeg valgt at forsøge at lave et tranportabelt vindskydd i bomuld.
Endvidere har jeg valgt at delagtiggøre andre i mine erfaringer hermed.

Anledningen hertil er, at det er et unikt redskab i forbindelse med enkelt friluftsliv, bl.a. fordi man kan bibeholde kontakten med omgivelserne, selv om man har tag over hovedet, og også fordi man kan benytte bål som varmekilde.
Endvidere er det ikke umiddelbart muligt at købe noget lignende, og det er derfor nærliggende selv at lave det.

På den måde håber jeg dels, at andre øjnene op for de unikke muligheder, der er knyttet til Vindskyddet som overnatningsmulighed og dels, at forenkle mulighederne for, at flere selv syr et sådant.

Min vejleder på projektet har været Christian Almer.
Thomas Hviid Madsen thomashviidmadsen@hotmail.com
November 2005
IMAGE imgs/Vindskydd01.gif
Indhold:
Beskrivelse
Indledning
Arbejdsgang

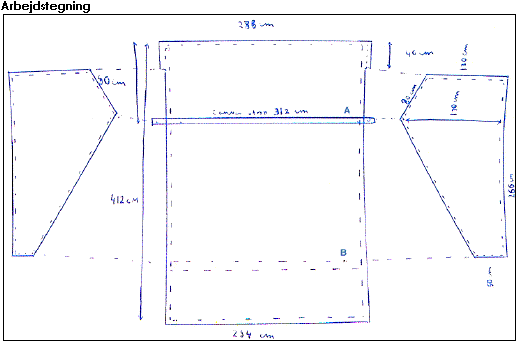

Arbejdstegning
Materialer
Syninger
Forstærkninger
Imprægnering. En eksperimentel afprøvning
Imprægnering med bivoks og trætjære
Brændbarhed
Afslutning

DOWNLOAD PROJEKTET
Side
3
3
4
4
4
5
6
7
7
8
Et projekt i samarbejde med:
IMAGE imgs/Vindskydd06.gif
IMAGE imgs/Vindskydd05.gif
Friluftsuniversitetet
www.friluftsuni.dk
post@friluftsuni.dk
(+45) 56-94 90 00
Akademin för Natur- & Friluftsliv
www.naturakademi.com
post@naturakademi.com
(+46) 0320-560 60
IMAGE imgs/Vindskydd01.gif
Vindskydd. Lav ditr eget transportable shelter. Syvejledning. Side 2     © Friluftsuniversitetet

IMAGE imgs/Vindskydd01.gif Vindskydd

Lav dit eget transportable shelter. Syvejledning.

IMAGE imgs/Vindskydd01.gif

Indledning.

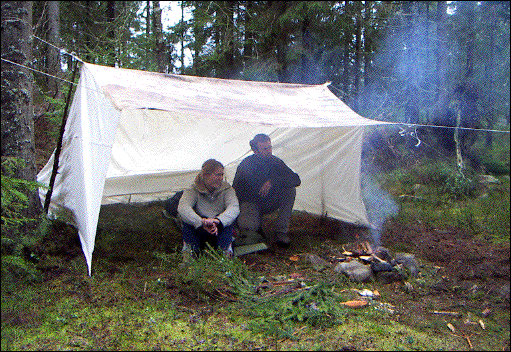

Et vindskydd er en mellemting mellem et telt, en bivuak og et shelter. Vindskyddet anvendes primært til skovfriluftsliv og er perfekt til en lille gruppe på kano-, kajak- eller skitur. Det er stort nok til at rumme 4 personer og alligevel ikke tungere end at en mand kan bære det.
I vindskyddet er man tættere på naturen end i et almindelig telt.
Man sover ude med udsigt til stjernerne, men aligevel inde i læ for regn og blæst. Derudover har man muligheden for bål lige foran vindkyddet, hviket både giver varme og giver hyggen en tak i vejret.

I forbindelse med kanostudiet på Friluftsuniversitetet stiftede jeg for første gang bekendtskab med vindskyddet.
Herigennem blev jeg inspireret til at udvikle min egen model.

IMAGE imgs/Vindskydd17.gif
Arbejdsgang
- Bomuldsdugen klippes til i målene som er vist på arbejdstegningen
- En canvas strop 312 x 6 cm. syes fast på undersiden af taget (se A på arbejdstegningen) - Gavl og tag syes sammen med dobbeltfaldsøm i begge sider, startende fra oven på arbejdstegningen. ( se mere i syafsnittet )
- På overgangen mellem tag og endevæg laves en 5 cm fold, der syes på tværs af taget for at holde folden på plads ( se B på arbejdstegning )
- Endevæg og gavl syes sammen med dobbeltfaldsøm.
- Alle kanterne rundt om vindskyddet foldes og syes med faldsøm ( se mere i syafsnittet) - De forskellige stropper og forstærkninger syes på ( se mere under forstærkninger )
Vindskydd. Lav ditr eget transportable shelter. Syvejledning. Side 3


IMAGE imgs/Vindskydd18.gif
Materialer
- Passende stort stykke kraftigt bomuldslærred (Se tegningen med målene ) - Læder 0,5x0,5 m
- Canvas strop ca. 450 cm og 6 cm bred
- Messingringe 10 stk
- Polyester tråd til at sy med
- Bardunsnor ca. 40 m

Syninger
- Alle sammensyninger er lavet med dobbelt faldsøm. Der går ca. 2 cm fra hvert stykke stof til en sådan. En dobbeltfaldsøm laves på følgende måde:

- 1) De to stykker stof lægges 2 cm ind over hinanden og syes sammen.
( Se 1).

- 2) Stoffetfoldes rundt, så syningen bliver skjult og derefter syes den nye fold igennem to gange. (Se 2 ).

IMAGE imgs/Vindskydd19.gif
- Alle kanterne rundt om vindskyddet syes med faldsøm. Dette for at forstærke kanterne og for at sikre, at trådene ikke løber.
(Se 3 ).
Vindskydd. Lav ditr eget transportable shelter. Syvejledning. Side 4


Vindskydd. Lav ditr eget transportable shelter. Syvejledning. Side 5

IMAGE imgs/Vindskydd21.gif
Stroppen ved tagryggen. Den løber hele vejen tværs over vindskyddet og er bukket om i enderne ved messingøjet.

Resultat:
Efter 20 timer var alt vandet løbet igennem stoffet, som var imprægneret med parafinolie. Det samme galdt for stoffet uden imprægnering.
Efter 37 timer blev forsøget stoppet.
I posen med linolie var der 0,25 l tilbageog i bivoksblandingen 0,45 l.

* Forsøget blev udført udenfor under et halvtag og temperaturen svingede mellem 8-12 grader

Vindskydd. Lav ditr eget transportable shelter. Syvejledning. Side 6

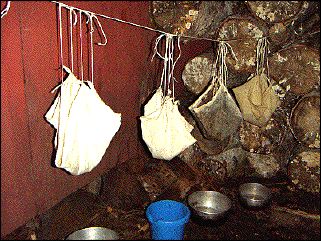

Iagttagelser og konklussioner af vandtæthedstesten:
Fra posen med linolie dryppede vandet i starten af forsøget rimeligt regelmæssigt, men efter ca. 40 min. var det som om stoffet var mættet.
Herefter var der nærmest intet vandtab, selv trods massering.
Det skal i den sammenhæng nævnes at linolien ved forsøgets start ikke var ordentlig tør, og det kan formodes, at det har påvirket resultatet i en negativ retning.

Parafinolien dryppede jævnt allerede fra forsøgets start.
Siden aftog hastigheden i vandtabet, men efter massering tog den til igen. Efter 20 timer var alt vandet øbet igennem stoffet.

Det uimprægnerede stof syntes i starten ganske modstandsdygtigt overfor vandtrykket, og efter 40 min var der stadig ikke trængt vand igennem.
Det ændredes dog hurtigt, da jeg begyndte at massere på stoffet. Det begyndte at dryppe kraftigt og efter 15 timer var alt vandet løbet igennem stoffet.

Bivoksblandingen er i mit forsøg en helt klar vinder.
Vandet har på intet tidspunkt regelmæssigt dryppet igennem imprægneringen.



Det er i den forbindelse værd at være opmærksom på, at også andre studerende har gjort sig erfaringer mht. imprægnering og vandtæthed af forskellige materialer.
Se sålledes f.eks. Projektet om imprægnering til friluftsbrug.



Imprægnering med bivoks og trætjære
Efter gode testresultater besluttede jeg at imprægnere taget af vindskyddet med bivoksblandingen.
Fremgangsmåden var følgende:
Bivoksen smeltedes i vandbad og blev blandet med trætjære.
Blandingsforholdet var en del trætjære til 10 dele bivoks.
Blandingen påførtes med en klud og blev gnedet ind i stoffet.
Herefter opvarmedes bivoksen og blev smeltet ind i dugen med f.eks. et strygejern eller en opvarmet gryde.
For at imprægnere taget skulle der bruges ca. 1 l. bivoks.

Brændbarhed
Jeg lavede også et mindre forsøg hvor jeg testede de imprægnerede stoffers brændbarhed.
De imprægnerede poser blev holdt ca. 10 cm over et glødende bål, mens jeg iagtog deres antændelighed.
Der var ikke megen forskel.
Det tog mellem 2-4 min. tog det, før varmen fik tag i stofferne, og de begyndte at brænde.
Det linolieimprægnerede stof syntes at antændes en smule langsommere end de andre.

IMAGE imgs/Vindskydd23.gif
Vindskydd. Lav ditr eget transportable shelter. Syvejledning. Side 7


IMAGE imgs/Vindskydd24.gif

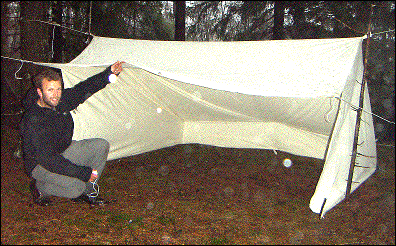

Alt i alt kan jeg konkludere, at det at lave sit eget grej ikke nødvendigvis er nogen billigere løsning end at købe det i butikkerne. Til gengæld er der en utrolig tilfredsstillelse ved at lave sit eget grej og for mig har processen i dette projekt været som, "at se hvor mælken kommer fra". Nu ved jeg pludselig, hvordan mit tøj og andet udstyr er blevet til. Samtidig har man når man har lavet sit udstyr selv bedre mulighed for at reparere det. Man får et tættere forhold til sit udstyr og værdsætter det mere, og allerede under tilblivelsen sætter det drømmene i gang om fremtidige ture.
Samtidig vil jeg gerne slå fast, at jeg ikke har en eller anden økologisk drøm om, at vi skal lave alt vort udstyr selv til friluftsbrug, men at en del af det, man selv laver faktisk er lige så godt om ikke bedre end det, man køber i en almindelig friluftsbutik.
Dertil kommer, at det faktisk ikke har været muligt for mig at finde et vindskydd i nogen friluftsbutik, jeg kender til.
Thomas Hviid Madsen
IMAGE imgs/Vindskydd25.gif

Vindskydd. Lav ditr eget transportable shelter. Syvejledning. Side 8 . © Friluftsuniversitetet
Må ikke kopieres, hverken helt eller delvist, uden skrftlig tilladelse fra Friluftsuniversitetet.


Download projekt med vindskydd med syvejledning (som pdf-fil). (1,9 Mb).
